特徴
- AHD4.0MPカメラの映像を録画機経由無しで 直接4Kモニターに映像出力できます
- 高解像度カメラをHDMI入力のついた高画質モニターに投影するのに優れます
- AHDは5メガピクセルまで対応
- 電源は5V USBポート、またはコンセント(ACアダプター)からとれます
- ※IPカメラやアナログカメラは対応しておりません

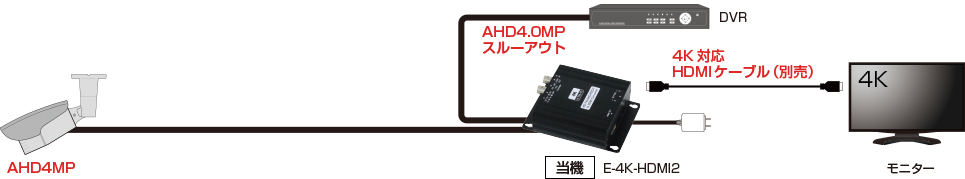

配線図
対応機種
注意)高解像度カメラの持つフレームレイト【コマ数】との互換性の問題により、一部お使いいただけない機種がございます。あらかじめご了承下さい。
アップコンバート(例:720Pを4K(3840x2160)などに)する機能はありませんので大型4Kモニターの場合、映像がモザイク化する事になります。
| AHD |
5MP |
2592*1944P |
12.5/20 FPS |
| 4MP |
2560*1440P |
15/25/30FPS |
| 3MP |
2048*1536P |
18/25/30FPS |
| 1080P |
1920*1080P |
25/30FPS |
| 720P |
1280*720P |
25/30FPS |
| TVI |
8MP |
3840*2160 |
15FPS |
| 5MP |
2592*1944P |
12.5/20 FPS |
| 4MP |
2560*1440P
2688*1520P |
15/25/30FPS
15FPS |
| 3MP |
2048*1536P |
18/25/30FPS |
| 1080P |
1920*1080P |
25/30FPS |
| 720P |
1280*720P |
25/30/50/60FPS |
| CVI |
8MP |
3840*2160 |
12.5/15FPS |
| 4MP |
2560*1440P |
25/30FPS |
| 1080P |
1920*1080P |
25/30FPS |
| 720P |
1280*720P |
25/30/50/60FPS |
